今回はPS3 CECHAOOの読み込み不良の修理方法をご紹介します。

・初期に製造されたCECHHOO(40GB)

・CECHBOO(20GB)

は、CECHAOO 60GBと同じドライブを使用している事が多いので、60GB以外でも参考になるかと思います。

また、

PS1のソフトが読み取れない

PS2のソフトが読み取れない

PS3のソフトが読み取れない

すべてのディスクが読み取れない

上の様な症状でもピックアップレーザーレンズを交換することにより改善する事がほとんどです。

分解は自己責任でお願い致します。

難しいと思ったら当店に修理依頼をご検討ください^^

画像クリック・タップで拡大表示されます。

他の部品を壊さないように分解箇所を最小限に絞った修理方法

まずPS3を分解してブルーレイドライブを取り出します。
ここまでの分解方法はこちらをご閲覧ください。

PS3が起動するのであれば、ディスクを取り出して
何も入っていない状態にしてください。

ケーブルを外す ※内部の清掃をしたい場合のみ

ピックアップレンズを交換だけが目的の場合は外さなくて構いません。

次の工程、「ネジを計5本外す」まで飛ばしてください




ラッチを起こしてケーブルを抜きます。
黒い部分がラッチです。


細い線を外す
矢印部分にある細い線を抜きます。
左右に揺らしながら抜いてください。

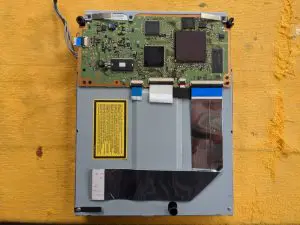

この後はネジを5本取ると、基板が外れるようになりますので
基板裏を清掃するなりしてください

ネジを計5本外す

赤〇の部分にあるネジを取りましょう。

分解します。

赤〇のネジを外す

見え辛いですが赤〇の部分に黒いネジがあるので計5本外します。

開きます。
画像と同じように開けましょう。
理由は開いている方とは反対側に、先ほど抜き取った細い配線を止めるテープがある為です。
テープを取っても問題無いですが、見栄えが悪くなるので私はテープを取らずに作業します。

ピックアップレンズに繋がっているケーブルを取る

ラッチを起こしてケーブルを取りましょう。

赤枠のネジを外します。

ピン(?)を取る

細いマイナスドライバーでコジると簡単に取れます。

棒(?)を抜く

レンズを外す

ガイドを新しいレンズに取り付ける

新しいレンズにガイドが付いている場合は不要です。
ほとんどの場合、付いていません。

新しいレンズを取り付ける

後は外した工程とは逆に組み付けていくだけです。

これで交換は完了になります。

次回、

レンズ交換後、ディスクが挿入できなくなったor出てこなくなった

場合の修正方法をご紹介致します。

最後までお読みいただきありがとうございました!
