CECHA00 60GB のYLOD(赤点滅故障)修理
便利な物あるよ~!と知人の業者から言われてから画期的すぎてずっと使っているSYSCON君
今回は彼を使用して修理を行っている様子を紹介します!
シスコンとは?
いやいや、私は弟1人の二人兄弟なので
シスコンではありません・・・・という事を知人に話したら無視されました。
そんな事は置いておいて、
シスコンを使用することで、起動できない理由を教えてくれます。
PS3に残っているエラー情報を書き出してくれる優れものなのです。
情報を元に修理することでミスのない修理が可能になりました。
画期的すぎるアイテム
基板と睨めっこして故障原因を探していた私からすれば、画期的アイテムです。
無人島に何か一つ持っていくなら何?と聞かれれば、シスコンと言ってしまうほどです。
点検時間が大幅に減るので重宝しています。
以前から使用しているのですが、
私が実際に点検した結果と、シスコンさんが教えてくれるエラーと違う事が多々あり、
エラー情報を元に修理しても、症状が変化しないことがあったので
これを修理記事として書いても良いものか。
完全に把握できていないのに偉そうに記事にしていいものか。。
私が点検していた内容は間違いなのか・・。
と書かずにいました。(下書きで放置状態)
あと、機械に頼らずに自分の腕だけで修理する俺カッケーというのも少し。
しかし、過去の記事を読むとミスだらけ。
見当違いな事を沢山書いているので何をいまさらwということで記事にしました。
修理依頼が無くなったので暇というのもあります( ;∀;)
便利だけどピンポイントに分かる!といった代物ではない
「イケダサン ココガコショウシテイマス」
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/594c1f449cca27c9780671f62de5551c.jpg?resize=1024%2C771&ssl=1)
とココです。と教えてくれるものではありません。
大雑把な情報なので、一般の方が使用した場合は「?」となるかと思います。
しかし
情報を得てそこから的を絞って点検できるので、
我々PS3を修理する者にとっては非常にありがたい物です。
情報を解析するためのソフトを作った方。
エラーの詳細を書いてくれている方には感謝です。
シスコンを使ってYLOD修理を行う
ということで長くなりましたが、修理を紹介します。
今回は、動作点検用に使用していた私のPS3を餌食にします。
まずは分解して基板を取り出します。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/1c19e8554441b5ee7e4e2f466394e96a.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/b13684e41aadbbbb686ae18286bbda72.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/49ef0f146df5bba32a7249e184d34e43.jpg?resize=1024%2C771&ssl=1)
症状をチェック
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/e5349efd516bfa4a5aae680930c4c6ad.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/3d6d74dfd33f9930baca7a94fc3ff07f.jpg?resize=1024%2C771&ssl=1)
上のプレートを取り外してUSB-TTLに接続します。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/594c1f449cca27c9780671f62de5551c-1.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/9df56e32022b8fade2ed6eaeb93af81e.jpg?resize=1024%2C771&ssl=1)
パソコンと接続してソフト起動
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/f54126ba772221462ad24502519b270d.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/ae943459ca3da791302fd69970465069.jpg?resize=1024%2C771&ssl=1)

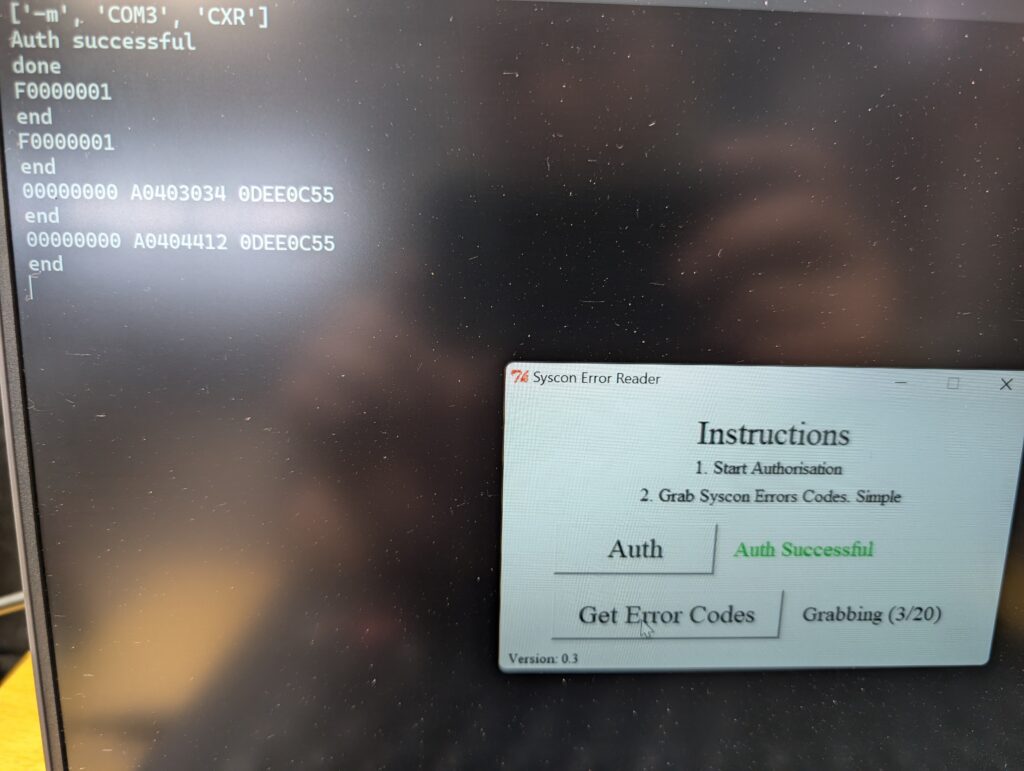

エラーコード抽出・・・。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/d925237b3a2ead25f2d1053ec7e13ea1.jpg?resize=1024%2C771&ssl=1)
抽出中に撮影したので、A0313032のみですが、
3034も出ていたので、はんだの割れが原因と判断しました。
加熱して割れを修復します。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/63cae7096b2304ee9b43ddd71d974f4a.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/d57cd1047c71fdba2912b9e440524b32.jpg?resize=1024%2C771&ssl=1)
修理後の動作点検
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/dd854328155d75422c968c8c6a30e084.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/06/329ee1df193af692895df8c59f6f8475.jpg?resize=1024%2C771&ssl=1)
以上!
PS3のYLOD修理でした。
同症状でお困りの方はご相談ください^^
