3DSの液晶黄ばみを修理しました。
黄ばみの原因
液晶黄ばみ。
いわゆる尿素化と呼ばれている現象です。
液晶の劣化により黄ばみが発生します。
普通に。一般的に。使用していても発生します。
黄ばみの修理方法は?
3DSLLの液晶黄ばみの修理方法は、液晶の【交換】になります。
3DSの分解手順と液晶黄ばみの修理方法
上下画面が黄ばんでいるため、修理してほしい。とのことでしたので
今回は上下の液晶を交換します。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_031844016.jpg?resize=1024%2C771&ssl=1)
外装は凄く綺麗。大切に使用されていたことが分かります。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_031900838.jpg?resize=1024%2C771&ssl=1)
古臭く見えてしまいます。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_031902206.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_032041378.jpg?resize=1024%2C771&ssl=1)
分解を進めていきます。
3DSの分解。 下液晶交換
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_032101005.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_032512763.jpg?resize=1024%2C771&ssl=1)
基板を取り出します。
ラッチを破損させてしまう方が多いので慎重に!
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_032635431.jpg?resize=1024%2C771&ssl=1)
基板を取り外すと交換可能です。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_032642598.jpg?resize=1024%2C771&ssl=1)

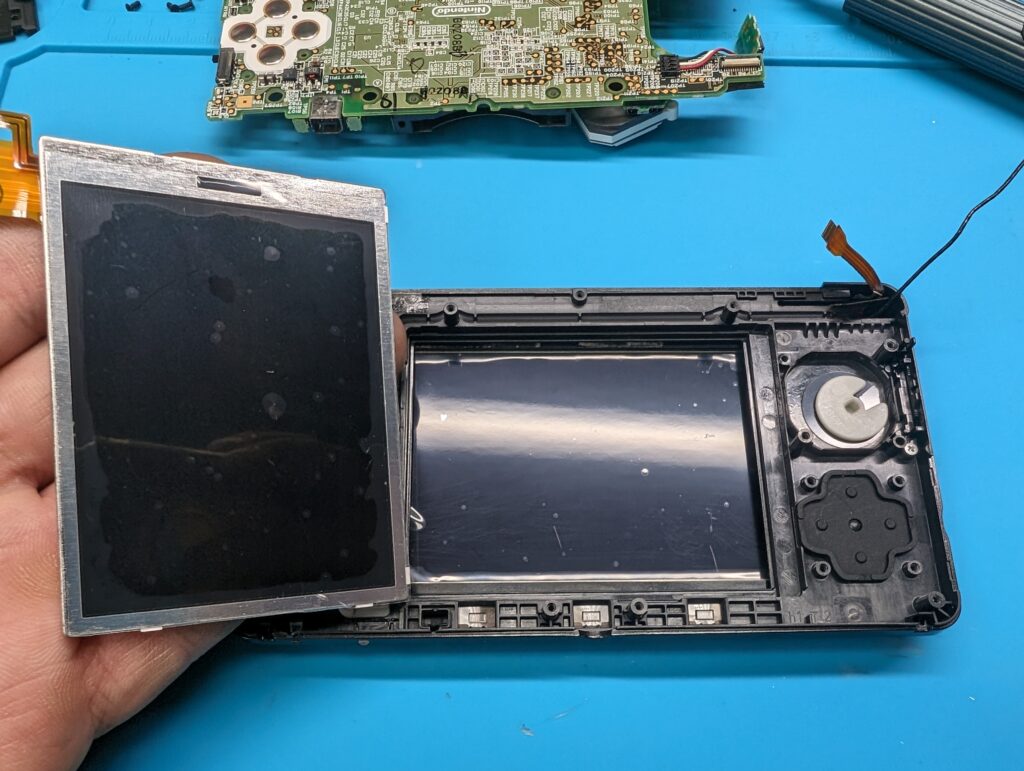

液晶だけを交換する場合は、液晶とタッチパネルを分離する必要があります。 粘着テープで固定されているため、端からゆっくりと外してください。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_033734016.jpg?resize=1024%2C771&ssl=1)
保護フィルムを剥がして取り付けます。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_033800567.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_033824227.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_033851093.jpg?resize=1024%2C771&ssl=1)
上液晶の交換
次に上液晶の交換。
こちらは少し難易度があがります。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_032659117.jpg?resize=1024%2C771&ssl=1)
両面テープで固定されているため、ドライヤー等で暖めて
粘着力を弱めてから剥がします。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_033007781.jpg?resize=1024%2C771&ssl=1)
ゆっくりと丁寧に剥がします。
剥がした後は見えているネジを外して、外装を取り外します。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_033041712.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_033121243.jpg?resize=1024%2C771&ssl=1)
ケーブルを断線させてしまうケースが多いので、イライラせずにゆっくりと。
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_033232732.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_033307788.jpg?resize=1024%2C771&ssl=1)
ネット通販で簡単に手に入りますが、画面に凹みがあったり、
白飛びしていたり、ドット抜けがあったり粗悪品が多いイメージです(._.)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_034029753.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_034421247.jpg?resize=1024%2C771&ssl=1)
![](https://i0.wp.com/xn--sckyeodv22m9y1b.com/wp-content/uploads/2024/04/PXL_20240406_034931179.jpg?resize=1024%2C771&ssl=1)
電源が入らない・ブチっと音がして起動しない場合
ケーブルが断線している、ケーブルがしっかりと取り付けできていない場合は
起動時にブチっと音がしてシャットダウンします。
よくあるケースとしては
・スピーカーケーブルの断線
・ケーブルを逆に取り付けている
・液晶のバックライトケーブルの挿し忘れ ※スピーカーケーブルについています。
・・・・が多いです。
再度点検を行ってください。
「もう分からん!!!イライラする!!!」と雑に扱ってしまうと更に悪化させるので
そういう時は一旦止めて深呼吸。
お客様自身で修理して失敗した機器をお預かりいたしますが、
「あぁー、ここでイライラしたんだな」と思うような跡をよく見ます(;´Д`(笑
難しそうだなと思ったら私にお任せください。
修理可能か否かは別として、修理失敗品でもお受付可能です。
